引言

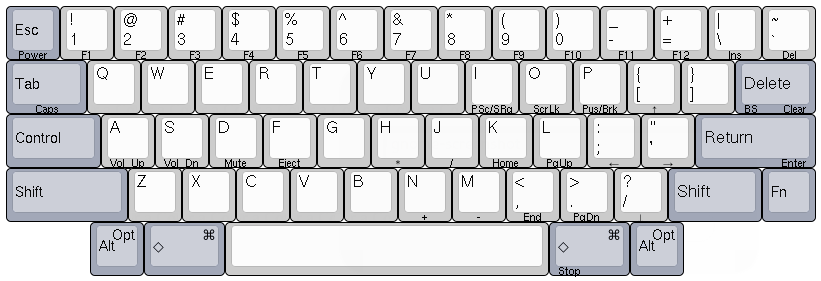

如上图，HHKB 英文布局下的默认键盘方案相比 108 键键位的键盘缺少数字小键盘和前后左右移动键。本文通过改键，可以使用组合键等方式实现数字小键盘和控制键的功能，并且还额外实现了使用键盘操作鼠标的功能。
要实现文中描述的改键方案需要替换 HHKB 键盘的主控，本文使用 vial-qmk 固件实现改键，其他固件或者其他使用 HHKB 英文布局的客制化键盘也可以按照文中的描述自行进行类似的改键。
文中的改键方案仅对原版按键的键位布局进行了少量修改，数字键盘、鼠标操作键等都是额外增加的按键功能。而且新增的按键尽量使双手不会大幅离开标准键位指法（即双手食指放在 F、J 上），前后左右移动键和 vim 的移动键相同。
键盘布局

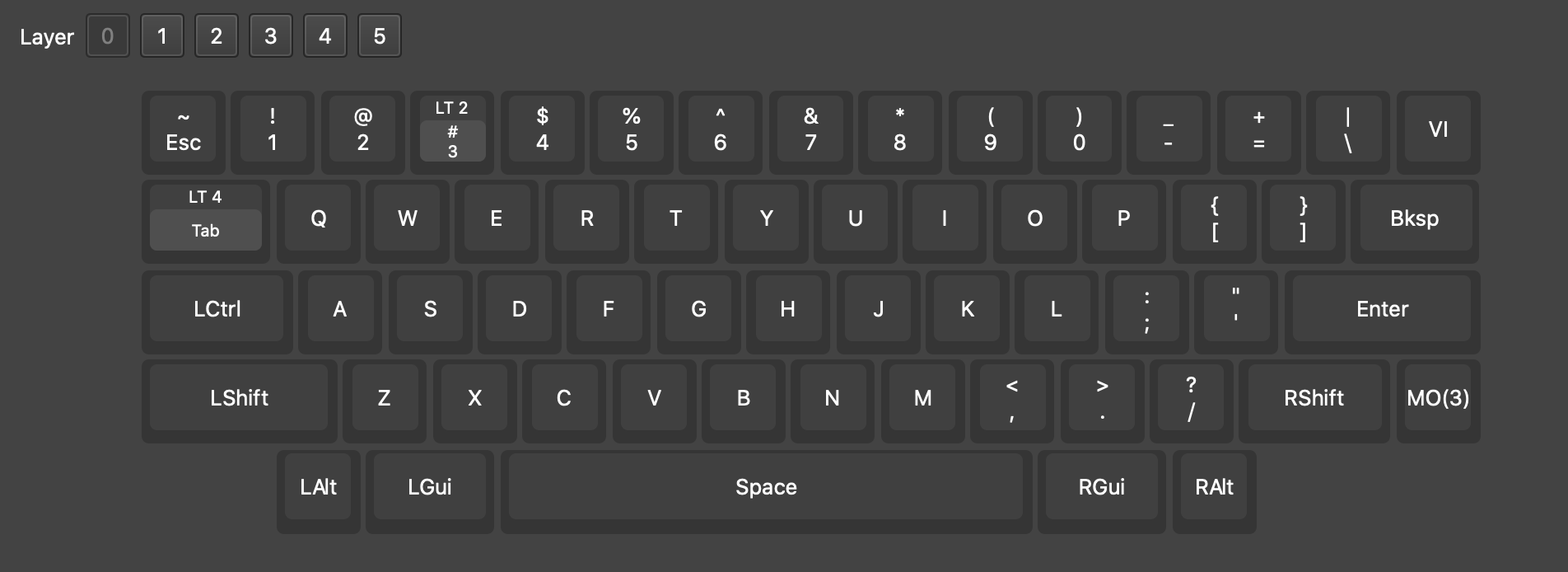

Layer 0
- 图示
默认层，从本层可以进入其他功能层。
- 按键说明
| 图中按键 | 说明 |
|---|---|
| MO(3) | 临时开启 Layer 3 层。按住该键的同时，按下 Layer 3 层的按键可执行相应的功能。 |
| LT 2 | 临时开启 Layer 2 层。按住该键的同时，按下 Layer 2 层的按键可执行相应的功能。单击该键输出数字 3；按住 Shift 键的同时，按下该键输出字符 #。 |
| LT 4 | 临时开启 Layer 4 层。按住该键的同时，按下 Layer 4 层的按键可执行相应的功能。单击该键输出制表符 Tab。 |
| VI | 切换 vim 模式的开关状态。vim 模式开启后，可以实现与 vim 类似的增、删、移动等操作，详情见 qmk-vim。 |

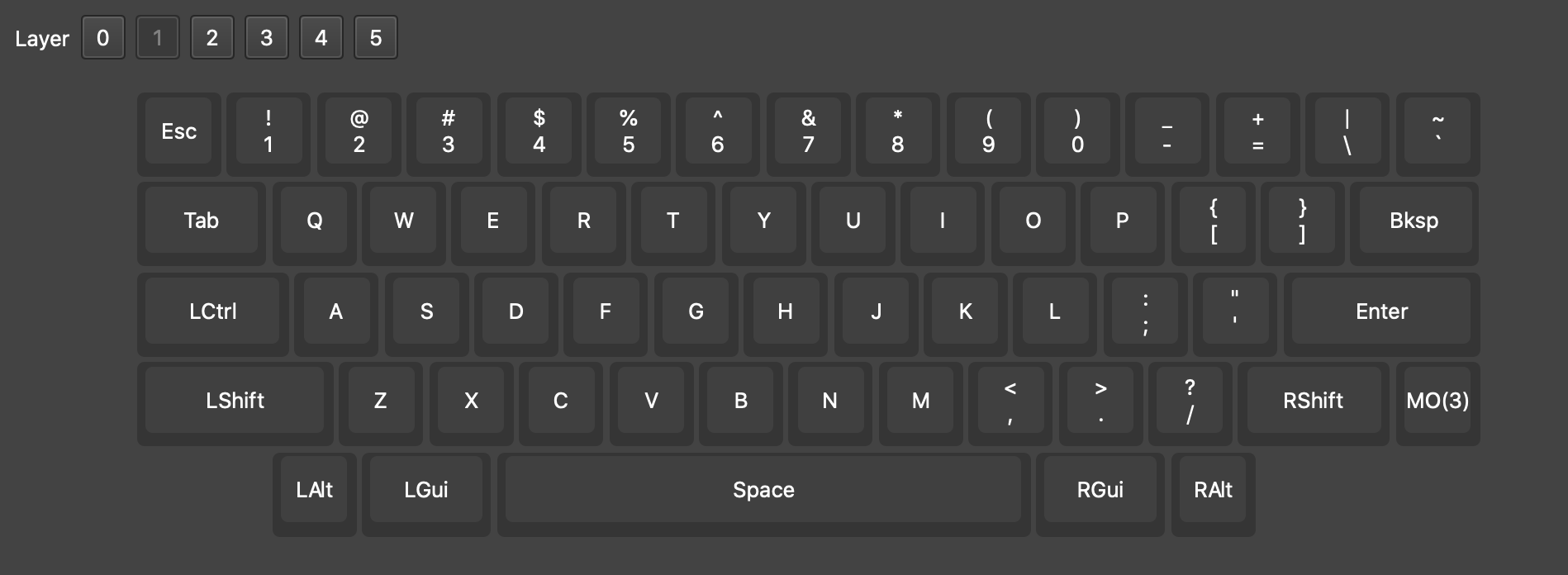

Layer 1
- 图示
HHKB 原版按键的键位布局。
- 按键说明
| 图中按键 | 说明 |
|---|---|
| MO(3) | 临时开启 Layer 3 层。按住该键的同时，按下 Layer 3 层的按键可执行相应的功能。 |

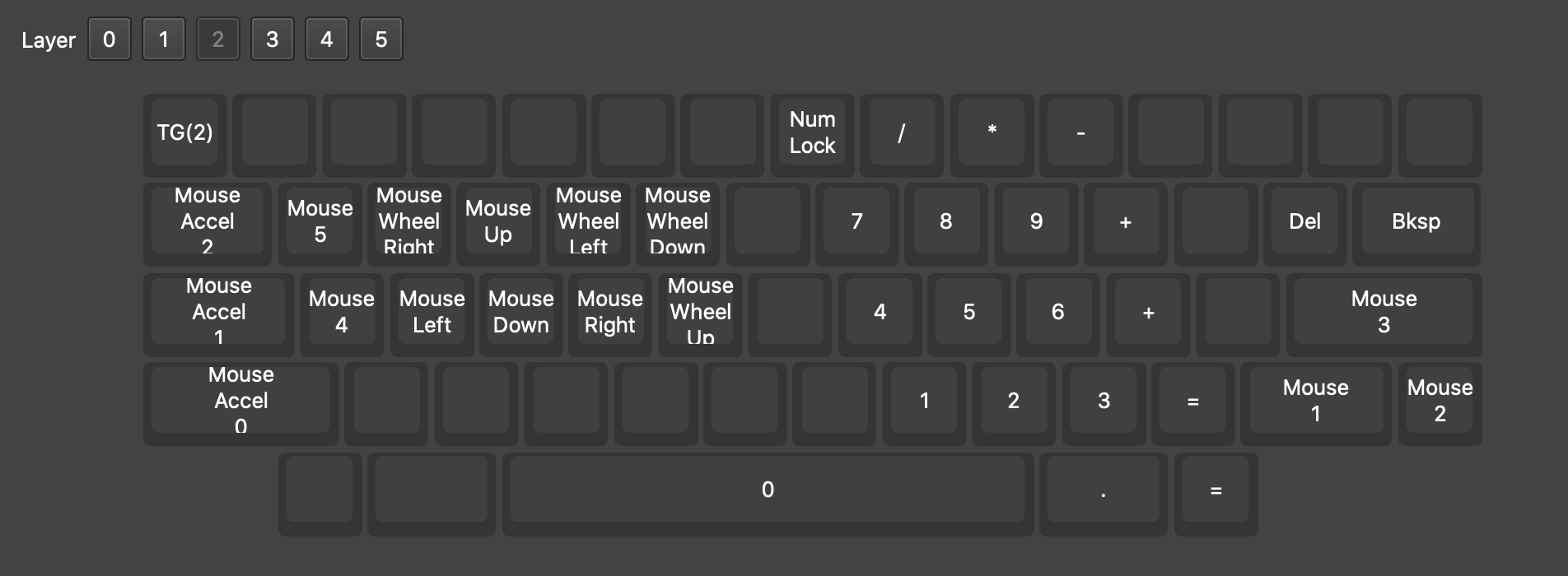

Layer 2
- 图示
数字键盘按键的功能层，也可以进行鼠标操作。
- 按键说明
| 图中按键 | 说明 |
|---|---|
| TG(2) | 切换 Layer 2 层的开关状态。开启 Layer 2 层后，按下 Layer 2 层的按键可执行相应的功能。 |
| Mouse 1 | 鼠标左键。 |
| Mouse 2 | 鼠标右键。 |
| Mouse 3 | 鼠标中键。 |
| Mouse 4 | 鼠标侧键后退键。 |
| Mouse 5 | 鼠标侧键前进键。 |
| Mouse Accel 0 | 鼠标移动速度慢。 |
| Mouse Accel 1 | 鼠标移动速度中。 |
| Mouse Accel 2 | 鼠标移动速度快。 |

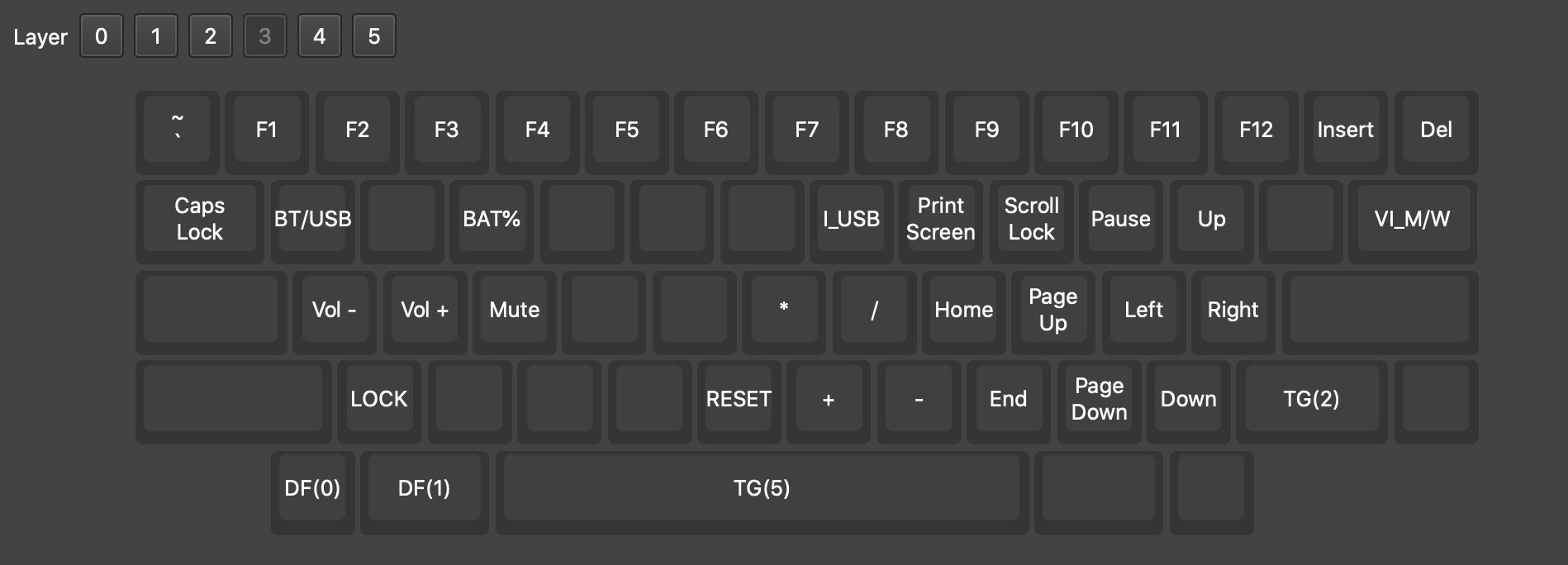

Layer 3
- 图示
Fn 功能按键层。
- 按键说明
| 图中按键 | 说明 |
|---|---|
| DF(0) | 将 Layer 0 层设置为默认层。 |
| DF(1) | 将 Layer 1 层设置为默认层。 |
| TG(2) | 切换 Layer 2 层的开关状态。开启 Layer 2 层后，按下 Layer 2 层的按键可执行相应的功能。 |
| TG(5) | 切换 Layer 5 层的开关状态。开启 Layer 5 层后，按下 Layer 5 层的按键可执行相应的功能。 |
| VI_M/W | 切换 vim 模式的适配方式，使得 vim 模式适配 macOS 系统或者 Windows 系统。详情见 qmk-vim。 |
| BT/USB | 蓝牙与USB切换（对应快捷键：LShift + RShift + U）。 |
| BAT% | 用文字输出电量（快捷键：LShift + RShift + V）。 |
| I_USB | 切换内置USB电源开关。 |
| LOCK | 锁定模式。按下后立即关闭蓝牙并且键盘节能，只有同时按下 F 和 J 或者重插 USB 才能唤醒。适合不关开关直接放包里。 |
| RESET | 单按清除键盘按键状态，和 LCtrl 一起按时则进入刷机模式。 |
Layer 4
- 图示
浏览器、文本编辑器进行快速移动（如前后左右、翻页、滚动到文末、滚动到开头等）的按键层。
- 按键说明
| 图中按键 | 说明 |
|---|---|
| Mouse 4 | 鼠标侧键后退键。 |
| Mouse 5 | 鼠标侧键前进键。 |

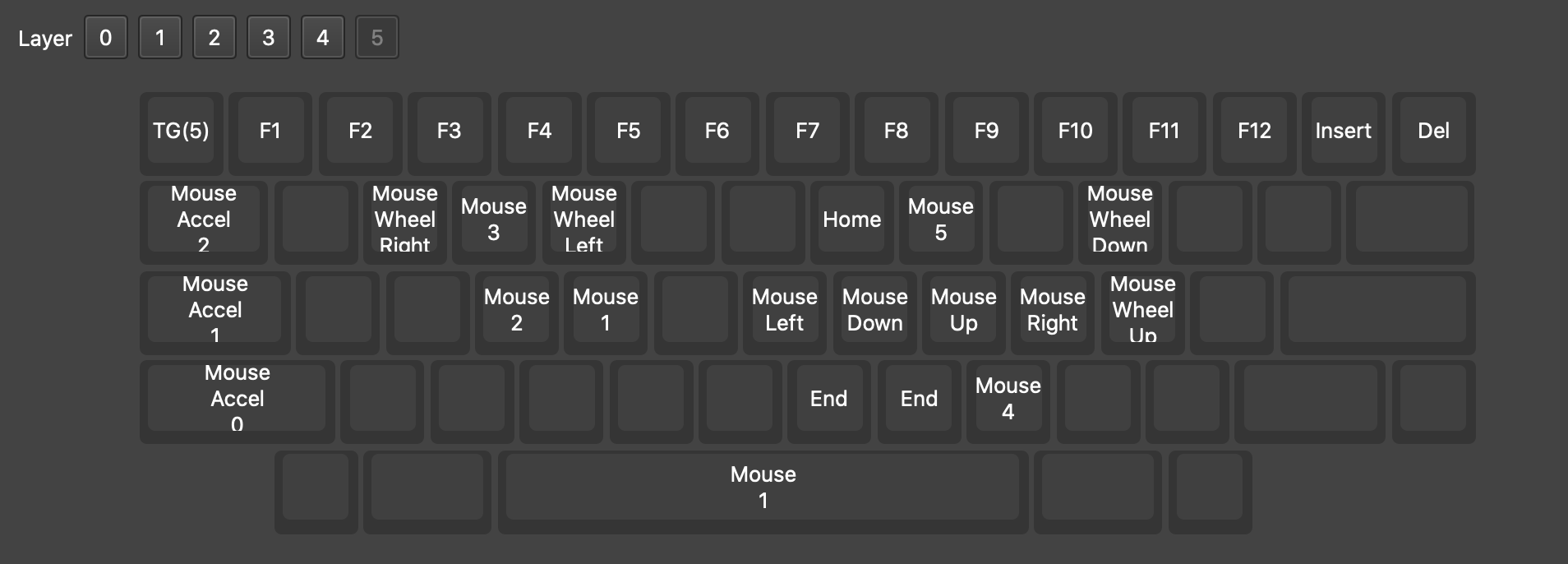

Layer 5
- 图示
鼠标操作的按键层。
- 按键说明
| 图中按键 | 说明 |
|---|---|
| TG(5) | 切换 Layer 5 层的开关状态。开启 Layer 5 层后，按下 Layer 5 层的按键可执行相应的功能。 |
| Mouse 1 | 鼠标左键。 |
| Mouse 2 | 鼠标右键。 |
| Mouse 3 | 鼠标中键。 |
| Mouse 4 | 鼠标侧键后退键。 |
| Mouse 5 | 鼠标侧键前进键。 |
| Mouse Accel 0 | 鼠标移动速度慢。 |
| Mouse Accel 1 | 鼠标移动速度中。 |
| Mouse Accel 2 | 鼠标移动速度快。 |
功能实现
本章节所述的按键是指 HHKB 键盘上刻印的按键字符。
与原版布局相比不同的按键
| 功能 | 按键 |
|---|---|
输出字符 ~ | Shift + Esc |
输出字符 ` | Fn + Esc |
持续输出制表符 Tab | 双击并保持长按 Tab 键 |
持续输出数字 3 | 双击并保持长按数字 3 键 |
与原版布局相比增加的按键
数字小键盘功能
- 临时开启的方式
长按数字 3 键，同时按下 Layer 2 层的按键可执行相应的功能。
- 持续开启的方式
按下 Fn + 右 Shift 键后会开启 Layer 2 层，然后按下 Layer 2 层的按键可执行相应的功能。按 Esc 键关闭 Layer 2 层。
按键控制移动的功能
长按 Tab 键，同时按下 Layer 4 层的按键可执行相应的功能（可在文本编辑器中前后左右快速移动）。
按键控制鼠标的功能
- 左手移动、右手点击
按下 Fn + 右 Shift 键后会开启 Layer 2 层，然后按下 Layer 2 层的按键可执行相应的功能。按 Esc 键关闭 Layer 2 层。
- 左手点击、右手移动
按下 Fn + Space 空格键后会开启 Layer 5 层，然后按下 Layer 5 层的按键可执行相应的功能。按 Esc 键关闭 Layer 5 层。
HHKB 原版按键的功能
按下 Fn + 左 Command 键后会将 Layer 1 层设置为默认层，此时为 HHKB 原版按键功能。
按下 Fn + 左 Alt 键后会将 Layer 0 层设置为默认层，此时为改键后的按键功能。
vim 模式
按下 ` 键后会开启 vim 模式（此时橘黄色指示灯会持续闪烁），可以实现与 vim 类似的增、删、移动等操作，详情见 qmk-vim。再次按下 ` 键后会关闭 vim 模式。
按下 Fn + Delete 键后会切换 vim 模式的适配方式，使得 vim 模式适配 macOS 系统或者 Windows 系统（适配 Windows 系统时红色指示灯会持续闪烁）。
固件及 Vial layout
文中 HHKB 的主控使用了 YANG 设计的 HHKB BLE Mod，固件采用了 YANG 提供的 源码 加上 qmk-vim 模块自行编译而成。
不想自行编译固件的话，这里提供我自己编译的固件 HHKB_BLE.BIN。下载固件后，按照 此文 描述进行刷机。本地下载安装软件 Vial 后，可以导入 Vial layout 配置文件 来更新成本文描述的键位方案。
YANG 也在 此文 中提供了适用于 HHKB BLE Mod 的 Vial 固件，但是该固件最多能添加 4 层 Layer，需要删减本文中提供的按键功能，而且该固件没有编译进 qmk-vim 模块，不能实现与 vim 类似的增、删、移动等操作。
